Funktionsweise des HORIBA LA-920®
Partikelgrößenanalysators
Messprinzip
Wenn Licht auf ein Partikel auftritt, so wird es gestreut. Diese Streuung
erfolgt in alle Richtungen, bei größeren Partikeln mehr
in Vorwärtsrichtung, bei kleineren Partikeln vermehrt seitlich

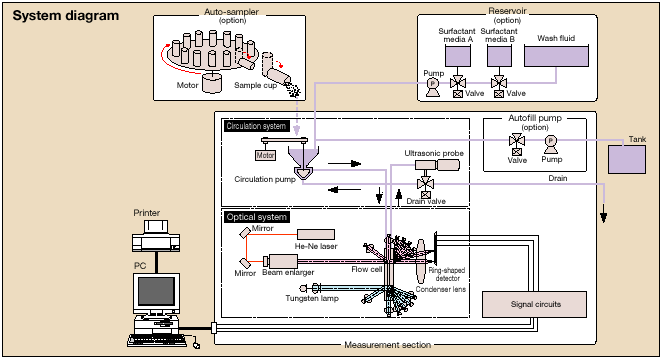

und rückwärts. Das optische System des LA-920 besteht aus
einem He-Ne-Laser zur Messung großer Partikel und einer Wolframlampe
für die Kleinen. Die Lichtstreuwerte, die um die Probenzelle
in einem Winkelbereich von 0 bis 150° aufgenommen und nach Fraunhofer
oder Mie ausgewertet werden, ergeben die Partikelgrößenverteilung.
Das LA-920 ist in der Lage, sämtliche Korngrößen innerhalb
dieses breiten Bereiches in einem Messvorgang präzise zu messen.
Messvorgang
Nach der Hintergrundmessung des Dispergiermittels werden einige Tropfen
einer feinen Suspension oder Emulsion oder eine Spatelspitze eines
Pulvers zugegeben. Für Pulverproben ist manchmal der Einsatz
von Netzmittel empfehlenswert. Das Probeaufgabegefäß ist
in Teflon ausgelegt und für fast alle organischen Medien geeignet.
Eine Flügelradpumpe bewegt die Probe im Kreis. Die Geschwindigkeit
ist je nach Probenbeschaffenheit in 15 Stufen einstellbar. Der effektive,
regelbare Ultraschallfinger wird bei Bedarf zur besseren Desintegration
von Agglomeraten zugeschaltet. Bei 90% der Proben kann die Folgemessung
ohne Zwischenspülung des Probenkreislaufs erfolgen. Damit sind
bis zu 20 Proben pro Stunde messbar. Die eigentliche Messzeit beträgt
nur 20 Sekunden. Messabläufe mit unterschiedlichen Einstell-parametern
können automatisiert werden, mit Hilfe des "Autofill"
lassen sich auch Spülung und Dispergiermittelzugabe automatisieren.
Für kleine Probemengen gibt es eine Zelleinheit mit 6 ml Inhalt
und Magnetrührer.
Das LA-920 ist unter MS – Windows (95, 98, 2000, NT) über
eine einfache RS-232 Schnittstelle zu bedienen. Die Software bietet
bei hoher Flexibilität eine hohe Fehlersicherheit durch Methodenspeicherung
und Sequenz-festlegung. Passwörter definieren die Zugangsberechtigung
und den Freiheitsgrad der Analyse.
|
