Partikelanalysator

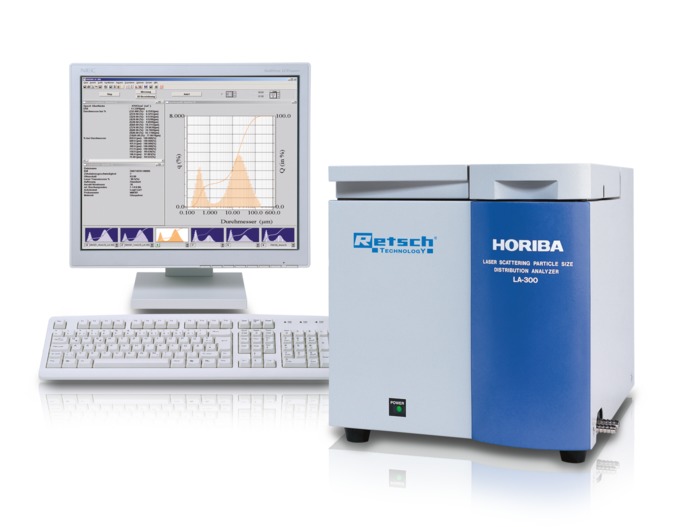

HORIBA LA-300
Das Laser-Streulichtspektrometer LA-300 arbeitet auf der Gundlage der statischen Laserlichtstreuung (gemäß DIN/ISO 13320) und deckt eine große Bandbreite an Anwendungen ab. Dank seiner kompakten Größe ist es auch für den mobilen Einsatz geeignet.
Mittels eines Diodenlasers ist das Messgerät in der Lage, Partikel mit höchster Genauigkeit und Auflösung innerhalb kürzester Zeit (ca. 10 Sek.) zu erfassen. Der große Messbereich von 0,1 – 600 µm macht es zum idealen Gerät für Grundlagenforschung und Qualitätskontrolle.
Das LA-300 ist die optimale Kombination aus hoher Funktionalität, einfacher Bedienung, geringem Wartungsaufwand und Kosteneffizienz.
Anwendungsbeispiele
Chemikalien für die Papierproduktion, Feinkeramiken, Katalysatoren, Klebstoffe, Kunststoffe, Lacke, Lebensmittel, Metallpulver, Mineralien, pharmazeutische Produkte, Pigmente, ...
Vorteile
- Messbereich: 0,1 µm - 600 µm
- Hohe Auflösung
- Kurze Messzeiten, Messergebnisse in Echtzeit
- Auswertung nach Mie-Theorie (Beugung und Streuung)
- Hohe Reproduzierbarkeit
- Sehr kompakt, dadurch auch mobil problemlos einsetzbar
- Sehr einfache Bedienung mit hoher Bediensicherheit
- Flexible Datenverarbeitungsoptionen
- 21 CFR Part 11 konform
Leistungsmerkmale
| Messprinzip | Streulichtanalyse gemäß Mie-Theorie nach DIN/ISO 13320 |
| Messbereich | 0,1 µm - 600 µm |
| Art der Analyse | Nassmessung |
| Messzeit | ~ 10 Sekunden (20 Sekunden vom Start der Messung bis zur Anzeige der Ergebnisse) |
| Messmethode | Manuelle Messung mit Durchflusszelle Manuelle Standzellenmessung (Standzelle und Standzellenhalterung erforderlich) |
| Benötigte Probenmenge* | 10 mg - 5 g (abhängig vom Probenmaterial) |
| Füllmengen | Durchflusszelle: 250 ml Standzelle: ~ 5 ml |
| Dispersionsflüssigkeit | Wasser, Alkohole und andere organische Medien |
| Optisches System | Inverse Fourier-Optik |
| - Lichtquelle | 650 nm Laser Diode, 5 mW |
| - Detektor | 36-Element-Detektor (Streuung in Vorwärtsrichtung) 6 Weitwinkeldetektoren (Streuung in Seit- und Rückwärtsrichtung) |
| Probenzirkulationssystem | |
| - Ultraschall | Bad: 15 W, 28 kHz |
| - Zentrifugalpumpe | 5,5 l/min, Geschwindigkeit in 15 Stufen einstellbar |
| - Automatische Befüllpumpe | 1,2 l/min (optional) |
| - Durchflusszelle | Tempax Glas |
| Betriebsumgebung | 15 °C - 30 °C, weniger als 85% rel. Luftfeuchte |
| Spannungsversorgung | 100/120/230 V ±10%, 50/60 Hz, 150 W |
| Abmessungen (B x H x T) | ~ 300 x 320 x 420 |
| Gewicht (Messeinheit) | ~ 25 kg |
| Datenschnittstelle | RS 232 |
| Auswertestation | Operating and evaluation software in German, English, French for PC with Windows 95, 98, 2000, XP Operation with mouse and keyboard |
| Optionen und Zubehör | |
| - Standzelle | Tempax Glas, 5 ml |
| - Zirkulationssystem | 250 ml, resistent gegen organische Lösungsmittel |
| - Automatische Befüllpumpe | 1,2 l/min |
| - Transportkoffer | ja |
| *abhängig vom Probenmaterial und Gerätekonfiguration/-einstellungen |
Funktionsprinzip
Eine Laserdiode mit einer Wellenlänge von 650 nm und einer Leistung von 5 mW ist das Herzstück des optischen Systems des LA-300. Sechs Weitwinkeldetektoren sowie ein Multi-Element-Detektor, welcher aus 36 Fotodioden besteht, fungieren als Empfänger des von den in der Durchflusszelle dispergierten Partikeln gestreuten Lichtes. Die elektrischen Signale, die mit der Intensität des gestreuten Lichtes korrespondieren, werden genutzt, um die Größenverteilung der Partikel zu berechnen. Auf Basis der Mie-Theorie erzielt diese Messmethode ausgezeichnete Genauigkeit und Reproduzierbarkeit.
Das optische System ist so angeordnet, dass mit dem LA-300 ein extrem kompaktes Messgerät zur Verfügung steht, welches nicht mehr Standfläche als ein DIN A3 Blatt benötigt.
Das optische System ist so angeordnet, dass mit dem LA-300 ein extrem kompaktes Messgerät zur Verfügung steht, welches nicht mehr Standfläche als ein DIN A3 Blatt benötigt.
Technische Änderungen und Irrtümer vorbehalten
